SCY14-1B斜盤式手動變量柱塞泵/馬達

CY14 型軸向柱塞泵是采用配油盤配油、缸體旋轉的軸向柱塞泵。由于滑靴和變量頭之間、配油盤和缸體之間采用了液壓靜力平衡結構，因而與其它類型的泵相比，具有結構簡單、體積小、效率高、壽命長、重量輕、自吸能力強等優點。 ...

獲取報價 下載說明書

售后服務熱線
180-1286-1519

廠家直銷

品質保障

閃電發貨

服務無憂

產品概述
型號說明
結構剖視
工作原理
技術參數
外形尺寸

產品概述：

它適用于機床、鍛壓、冶金、工程、礦山等機械及其它液壓傳動系統中。該泵只需要換馬達配油盤亦可作液壓馬達使用。

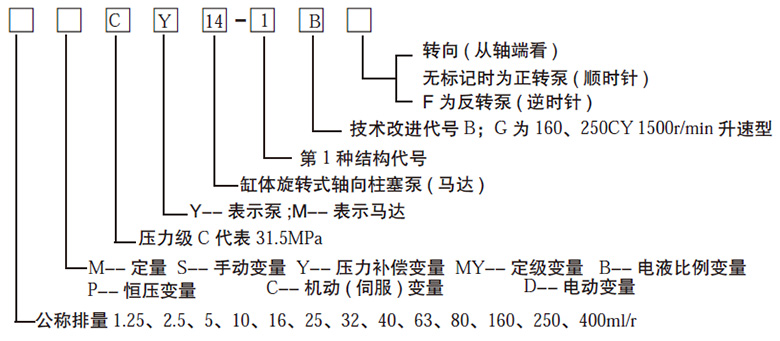

型號說明：

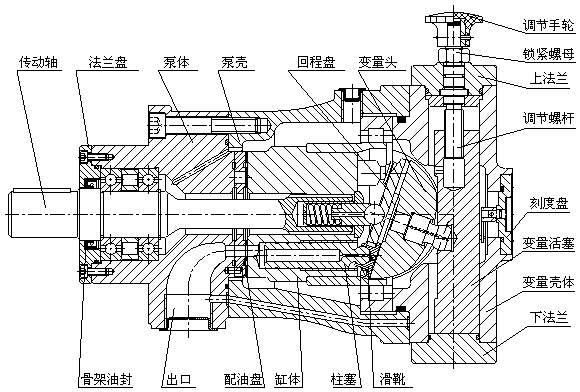

結構剖視：

特性曲線

工作原理：

主體部分（參見結構剖）由傳動軸帶動缸體旋轉，使均勻分布在缸體上的七個柱塞繞傳動軸中心線轉動，通過中心彈簧將柱滑組件中的滑靴壓在變量頭（或斜盤）上。這樣，柱塞隨著缸體的旋轉而作往復運動，完成吸油和壓油動作。

手動變量泵改變流量靠外力轉動調節手輪，旋轉調節螺桿，帶動變量活塞沿軸向移動，同時帶動變量頭繞中心轉動，改變傾斜角，達到變量目的。當達到所需流量時可使鎖緊螺母緊固。

調節手輪順時針轉動時，流量減小。調節手輪逆時針轉動時，流量增加。其百分值可粗略從刻度盤上讀出。工作時改變流量須卸荷操作。

技術參數：

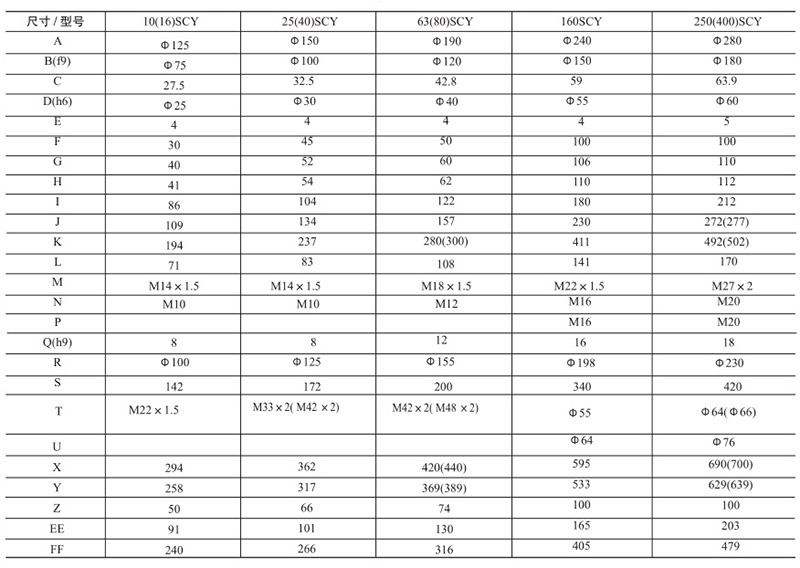

外形尺寸：

上一個 ：MYCY14-1B斜盤式定級變量柱塞泵/馬達
下一個： MCY14-1B定量軸向柱塞泵
